異步升壓IC
外置MOS,5.5VIN,升壓芯片,XU9236

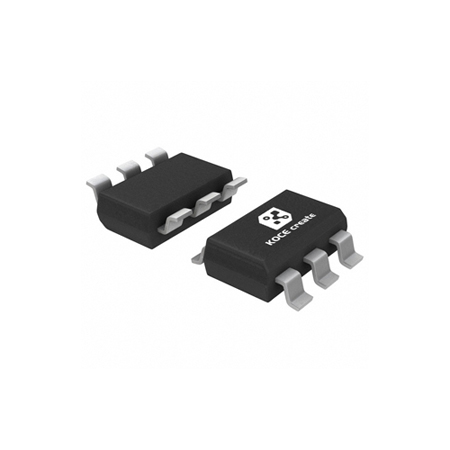

封裝：SOT23-6
啟動電壓：2.5V
輸入電壓：2.3V-6.0V
輸出電壓：<20V
輸出電流：3A (VIN:3.3V,VOUT:5V，外置MOS管)
工作頻率：1.0MHz
靜態電流：260uA
業務聯系請掃碼：
概述
這款DC/DC升壓轉換芯片是采用CMOS 工藝制造，PWM/PFM自動轉換。芯片內有基準電壓源、振蕩電路、誤差放大電路、相位補償電路、電流限制電路、PWM/PFM 控 制 電 路 等。由于使用外接的低導通電阻的增強型N溝道功率MOSFET，因此適用于需要高效率、高輸出電流的應用電路。另外，可通過在VSENSE端子連接電流檢測電阻 (RSENSE ) 來限制輸出電流。電流檢測電壓 (VSENSE) 為100 mV ± 10%，因此可減少在RSENSE 端產生的損耗。外圍的輸出電容器可使用陶瓷電容器，芯片采用了SOT23-6封裝。
產品特點
●輸入電壓范圍：2.5V-6.0V
●輸出電壓范圍：<20V
●電流大小限制設置功能
●占空比范圍：最大78%
●如啟動時間：2ms
●欠壓鎖定功能：VDD<2.3V
●產品封裝：SOT23-6
產品應用
●LCD偏置電壓，
●移動電源等數碼產品，
●機頂盒等通訊產品，
●電動玩具等便攜式設備的電源部分。
以上參數僅供參考，具體數據請查閱相關規格書，索取資料請聯系相關銷售人員，我們將熱情為您服務！
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT23-6
啟動電壓：2.5V
輸入電壓：2.3V-6.0V
輸出電壓：<20V
輸出電流：3A (VIN:3.3V,VOUT:5V，外置MOS管)
工作頻率：1.0MHz
靜態電流：260uA
