多節鋰電充電IC

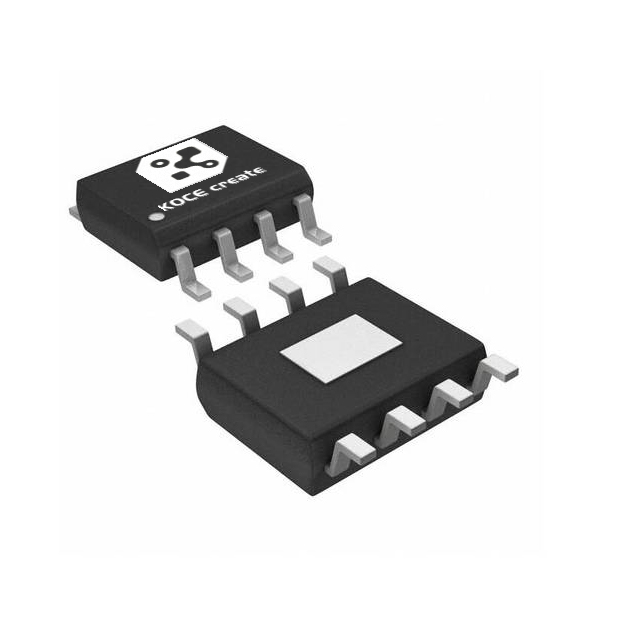

XZ8910,1A,5V升壓充雙節鋰電充電芯片
封裝：ESOP8
充電電池節數：5V升壓充2節鋰電池
輸入工作電壓：3.6V-5.5V
充電電壓：8.4V
浮充電壓范圍：8.36-8.45V
充電電流：1.0A可編程
充電狀態指示燈：2個
輸出過壓，短路保護
輸入欠壓，過壓保護
OTP過溫保護
業務聯系請掃碼：
產品概述
這是一款5V輸入，支持雙節鋰電池串聯應用，鋰離子電池的升壓充電管理芯片。它集成功率MOS，采用異步開關架構． 使其在應用時僅需極少的外圈器件，可有效減少整體方案尺寸，降低成本。 充電系統集成三個環路:輸入自適應環路，恒壓輸出環路，恒流輸出環路，為充電系統提供卓越的性能。 芯片的升壓開關充電轉換器的工作頻率為650KHz，最大2.5A輸入充電，轉換效率為90％。芯片內置自適應環路，可智能調節充電電流，防止拉掛適配器輸出，可匹配所有適配器。芯片采用的ESOP8L封裝。
產品特點
● 充電電池節數：5V輸入升壓充2節鋰電池
● 工作電壓：3.6V-5.5V
● 充電電壓：8.4V
● 充電效率：90%
● 充電電流外部可調
● 支持雙LED充電狀態指示
● 650KHz開關頻率，可支持2.2uH電感
● 涓流，恒流，恒壓充電
● 輸出過壓，短路保護
● 輸入欠壓，過壓保護
● OTP溫度保護
● 封裝：ESOP8
產品應用
●智能鎖，藍牙音箱
●電子煙，對講機
●雙節鋰電池充電設備。
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：ESOP8
充電電池節數：5V升壓充2節鋰電池
輸入工作電壓：3.6V-5.5V
充電電壓：8.4V
浮充電壓范圍：8.36-8.45V
充電電流：1.0A可編程
充電狀態指示燈：2個
輸出過壓，短路保護
輸入欠壓，過壓保護
OTP過溫保護
